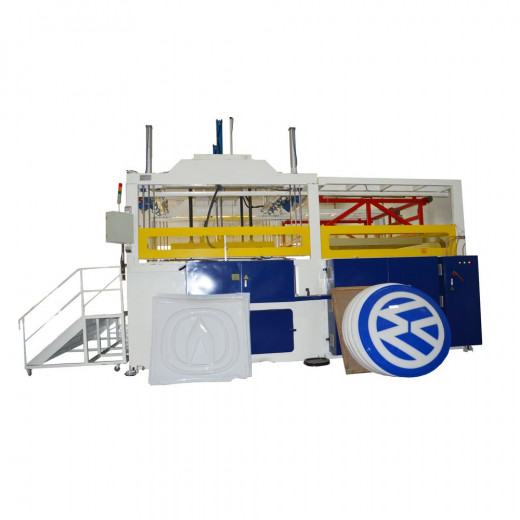

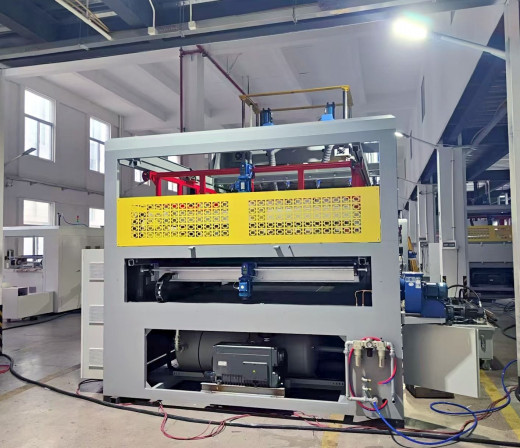

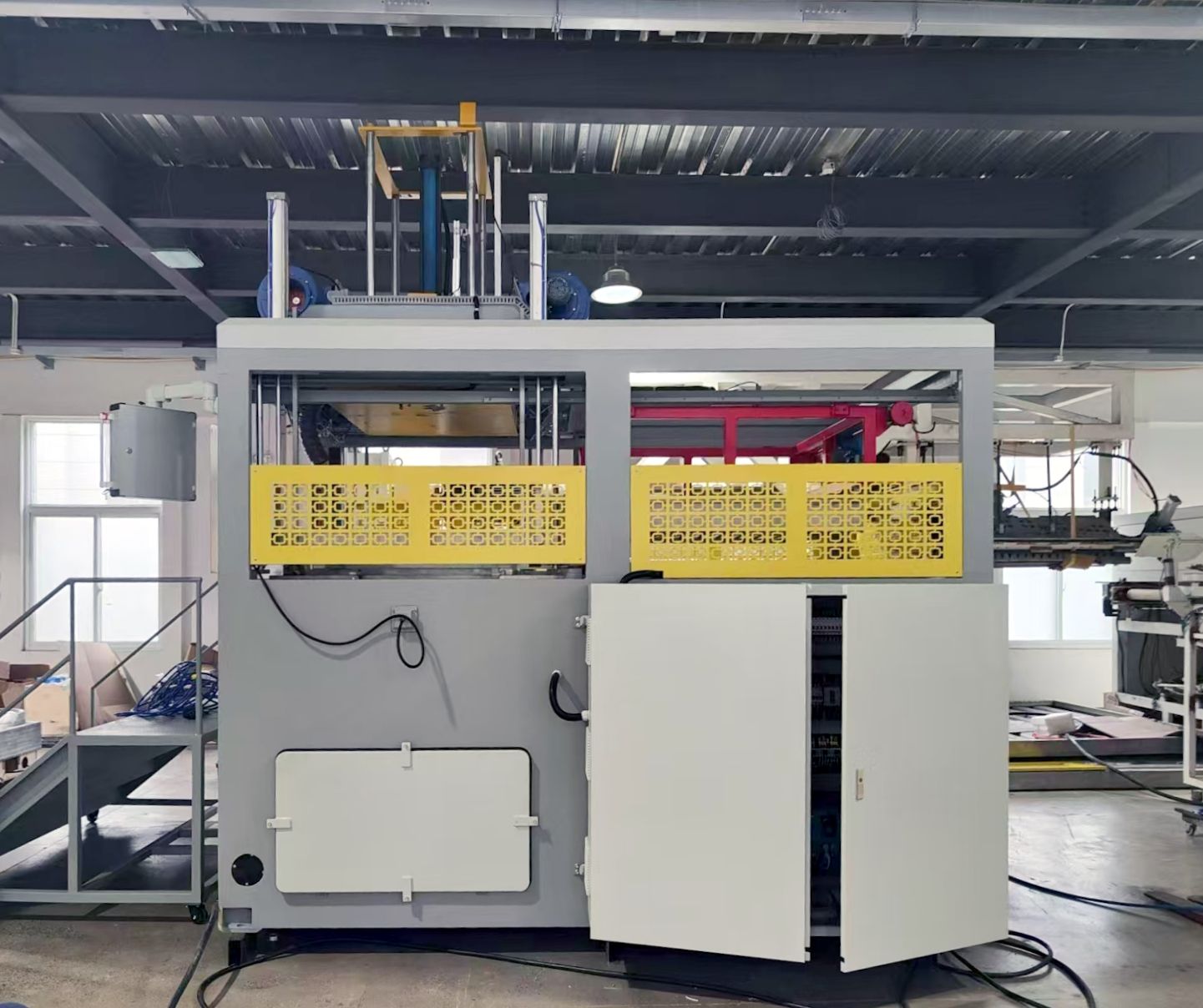

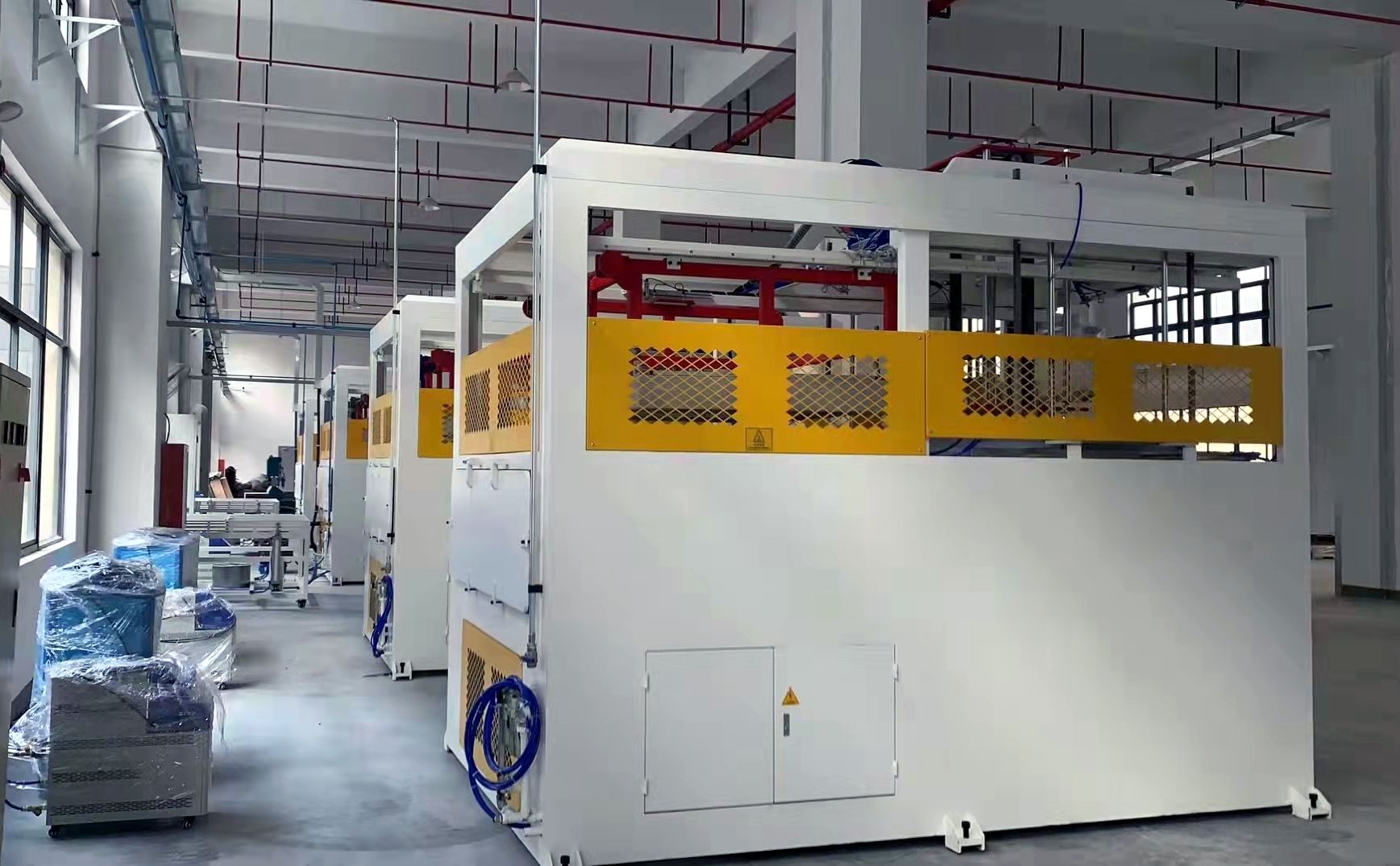

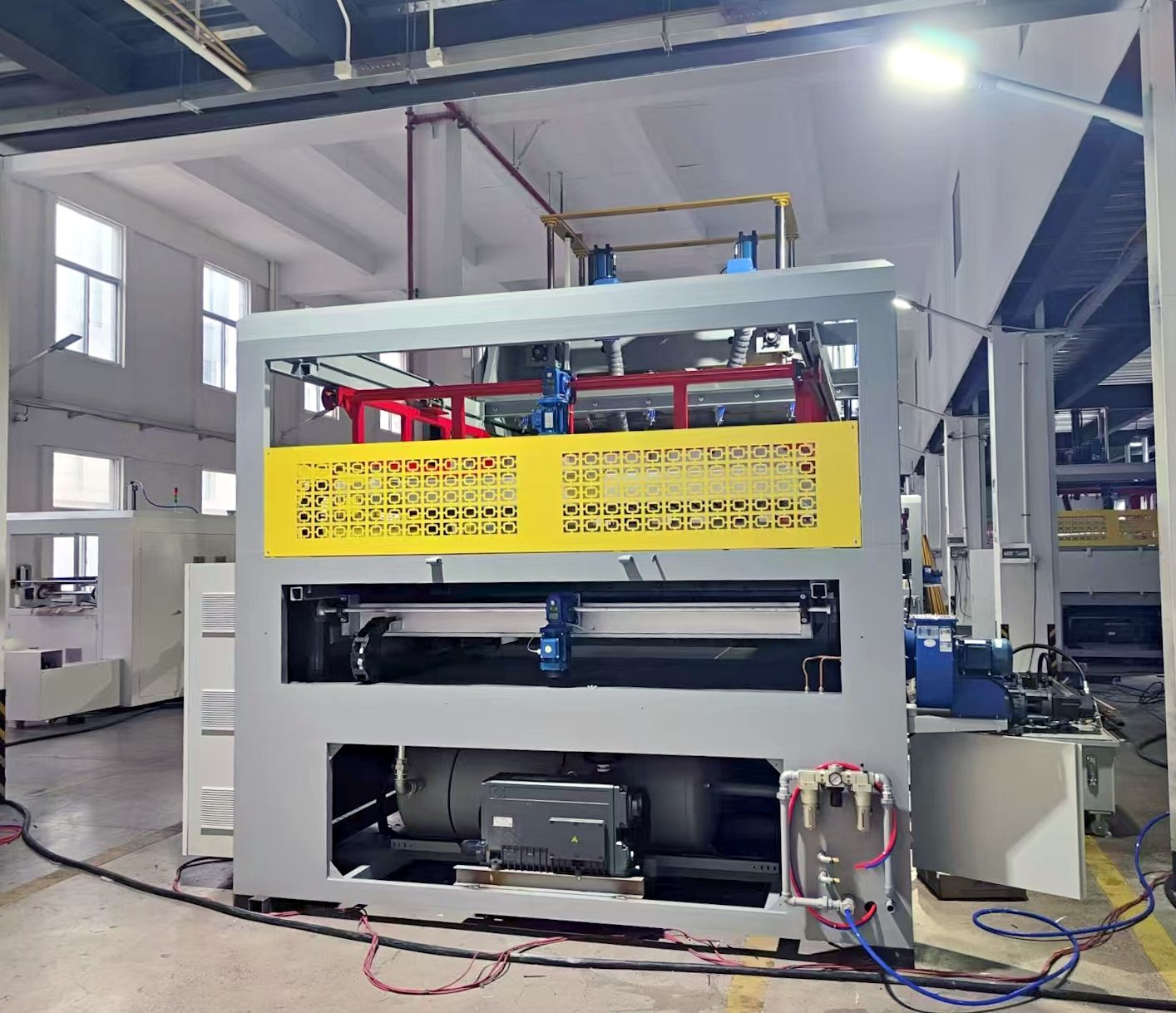

Вакуум-формовочные машины Zhanshi Machinery ZS

Компания Shanghai Zhanshi Mechanical Equipment специализируется на производстве машин для вакуумной термоформовки листового пластика. Возможна поставка как серийных образцов, так и машин по индивидуальным заказам. Производитель использует мировой технологический опыт и достижения в этой области. В конструкции машин применяются надежные комплектующие известных брендов, а также проверенные инженерные решения.

Для оборудования серии ZS возможные размеры рабочей зоны формования варьируются от 800*1000 до 2500*2000 мм для стандартных моделей, и до 3500*3500 мм для индивидуальных проектов. В зависимости от пожеланий заказчика, на машины устанавливаются дополнительные опции такие, как: автоматическая подача листов, рулонная подача, универсальные рамы и другие.

Данное оборудование подходит для формовки следующих видов листовых пластиков: АБС, ПП, ПС, ПВХ, ЭПП, ПХВ, ПЭ, ПЭВП, ПК, ПММА, ЭВА, ПЭТГ, акрил, и некоторых других термопластичных материалов толщиной от 1 до 15 мм.

Изделия из формованного пластика широко используется для внутренней отделки салонов автомобилей, автобусов и специализированной автотехники, а также для приборных панелей, пластиковых поддонов и коробов, объемных корпусов лодок, чемоданов и т.п. деталей во множестве отраслей.

Стандартные размеры и технические характеристики ВФМ Zhanshi ZS

Модель	ZS-1209	ZS-1512	ZS-1815	ZS-2520
Максимальный размер формы, мм (Х,У)	1200*900	1500*1200	1800*1500	2500*2000
Минимальный размер формы	500*200	800*500	1100*800	1800*1300
Максимальная высота формы, мм (Z)	400	500	500	500
Максимальный размер листа, мм (Х,У)	1260*960	1560*1260	1860*1560	2560*2060
Среднее время цикла формования, мин	5-7
Мощность нагревателей, кВт (верхний/нижний/всего)	40/30/70	124	90/66/156	168/125/293
Максимальная мощность, кВт	80	129	166	300
Подключение сжатого воздуха	1”DN 25 or 1 1/2" DN40（0.6-0.8 Mpa）
Вес машины, кг	5 300	5 500	6 000	7 700
Размер машины, кг	3000*2500*3500	2450*4000*3500	3050*4800*3500	5300*4800*3300

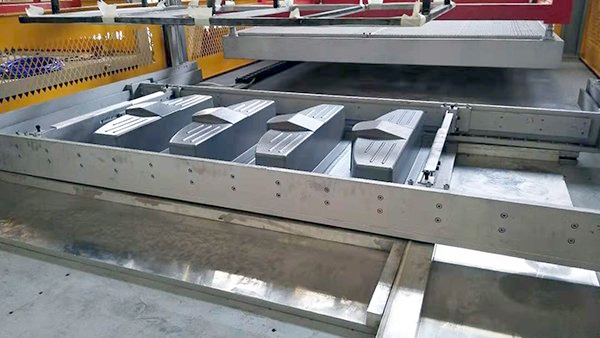

Система формования

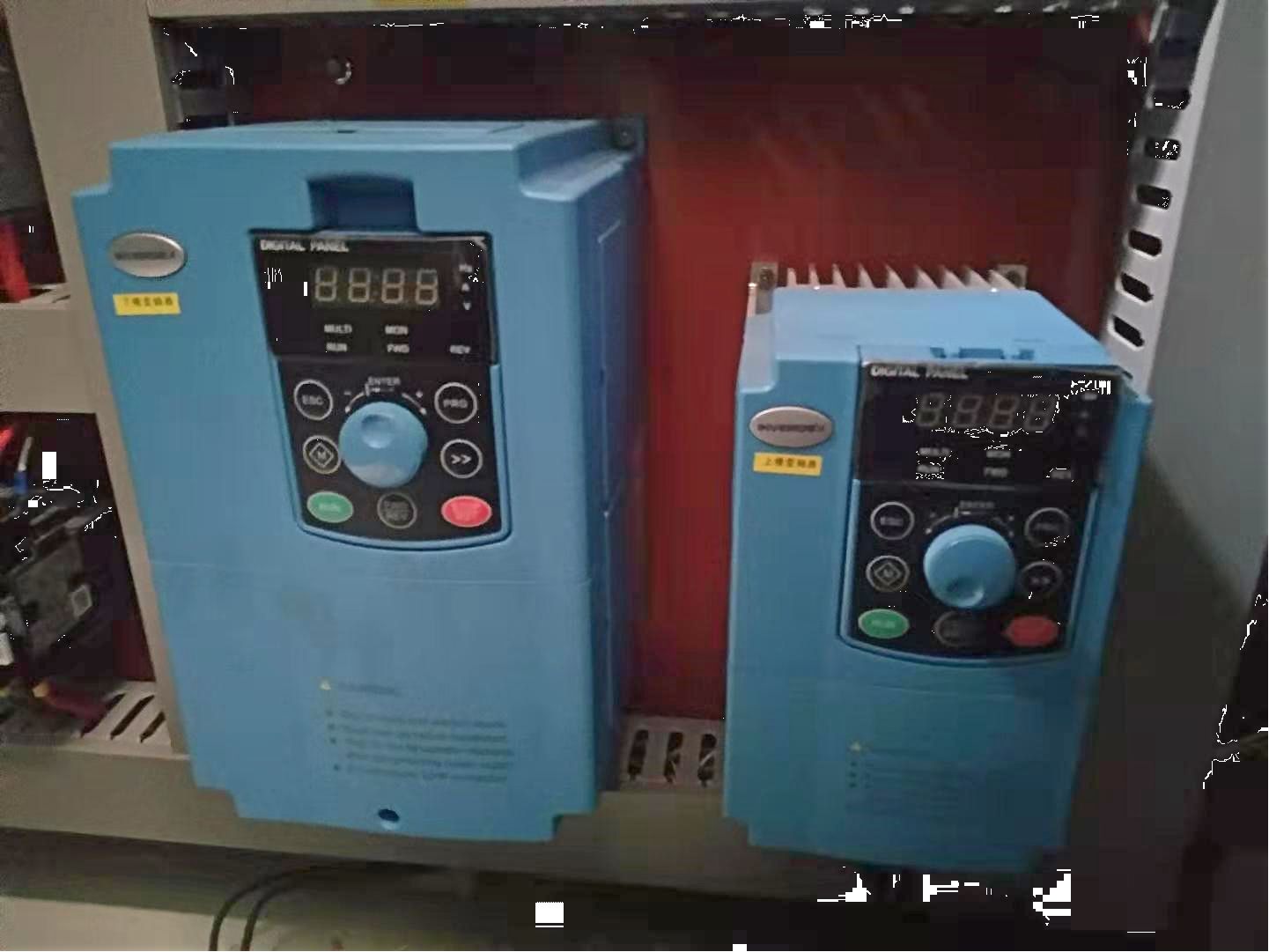

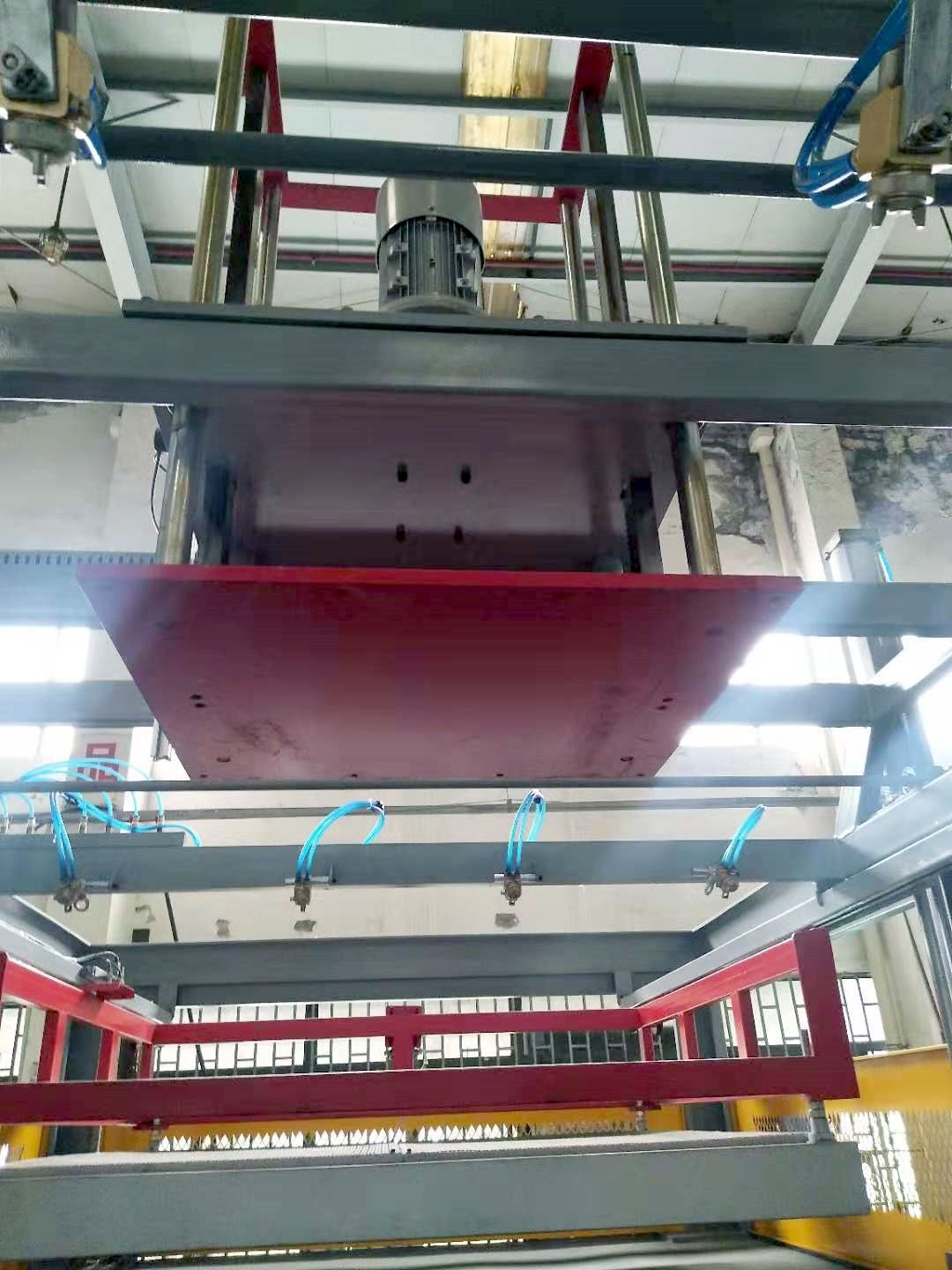

1. Нижняя платформа приводится в движение двигателем с переменной частотой вращения, что обеспечивает многоступенчатую регулировку скорости, быстрый и стабильный подъем большой матрицы.
2. Движение верхнего блока регулируется с помощью электропривода.
3. Когда прижимная рама поднимается, включается предохранительный механизм, который предотвращает падение рамы в случае отключения питания. В рабочей зоне установлена защитная сетка, машина не сможет продолжить работу до тех пор, пока оператор не покинет зону формования, что значительно повышает уровень безопасности.

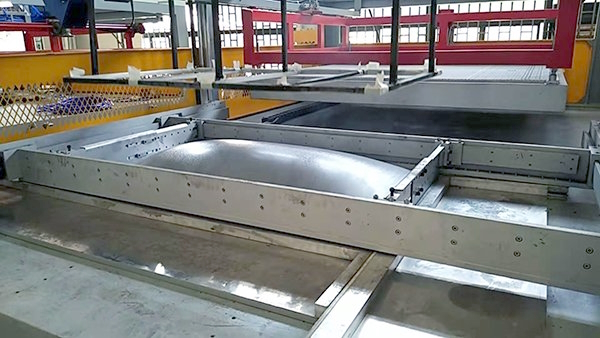

4. Функция предотвращения провисания и предварительного растяжения при выдувании пузыря из нагретого листа позволяет эффективно повысить высоту формования изделия и однородность толщины материала.
5. Функция контроля температуры матрицы формования используется, когда требуется ее предварительный нагрев (опционально).
6. Фотоэлектрическая система инфракрасного контроля служит для предотвращения чрезмерного провисания нагревательного элемента и чрезмерного обдува.

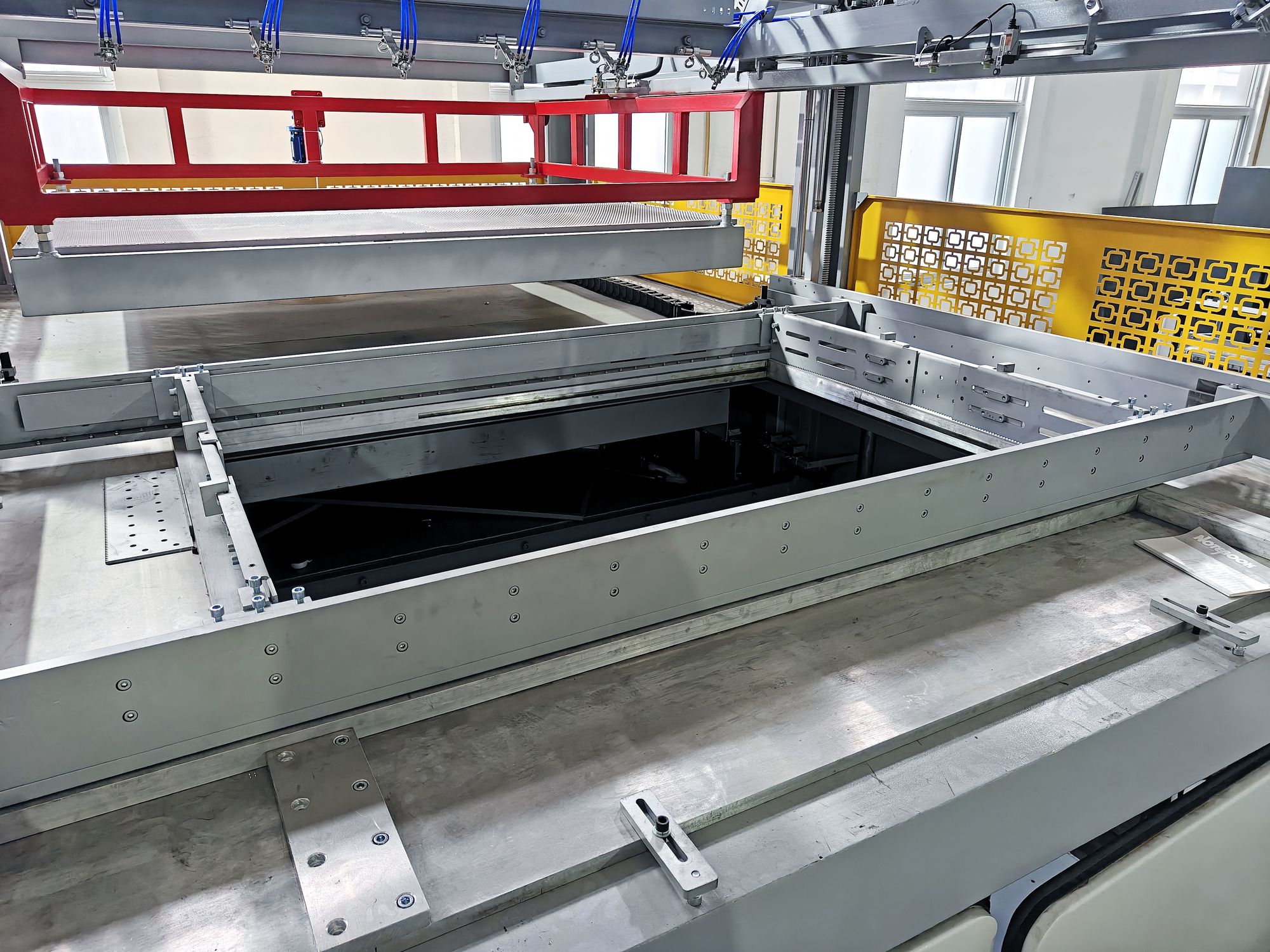

7. Рама формования изготовлена из алюминиевых блоков толщиной 45 мм и оснащена 4-редукторным двигателем для бесступенчатого регулирования скорости. Диапазон регулировки длины составляет 700 мм, а ширины - 700 мм (опционально).

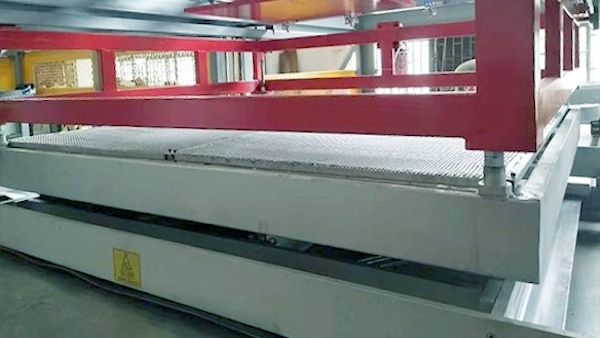

Система двухстороннего нагрева

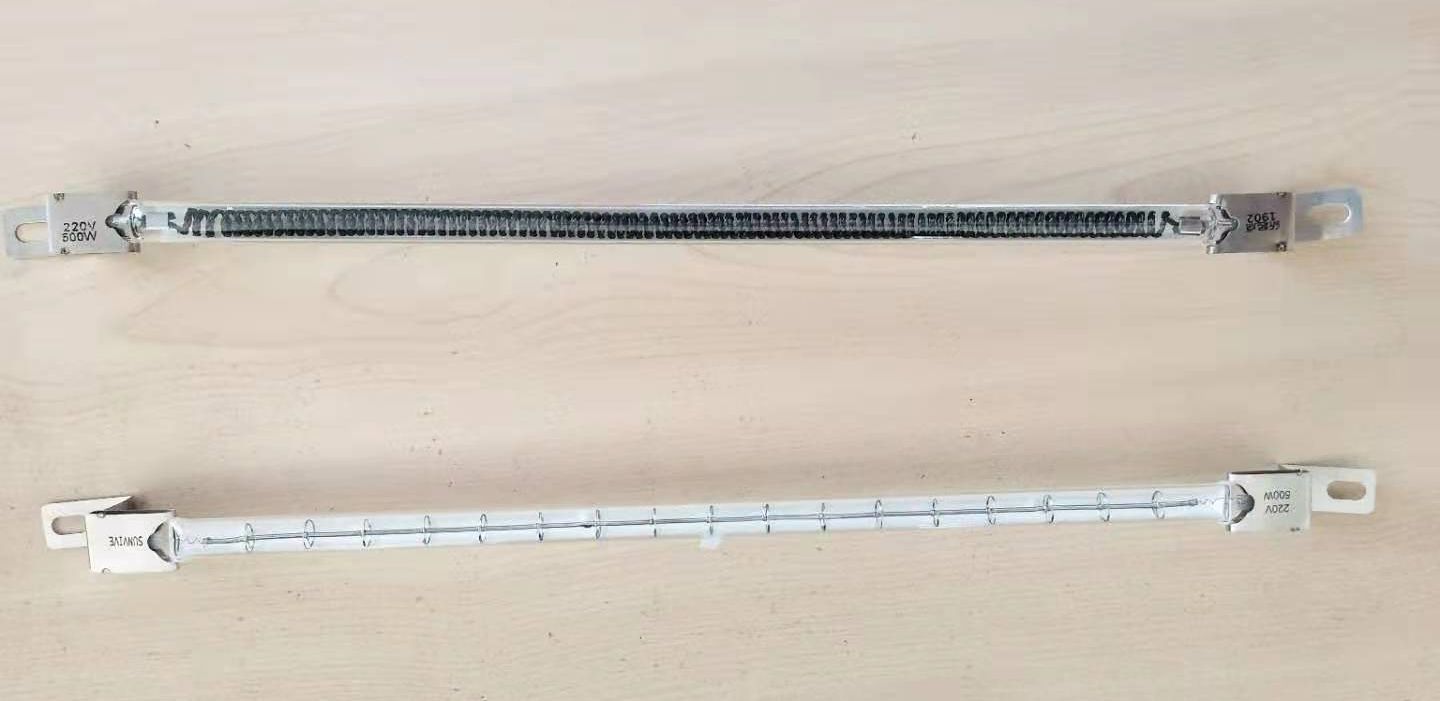

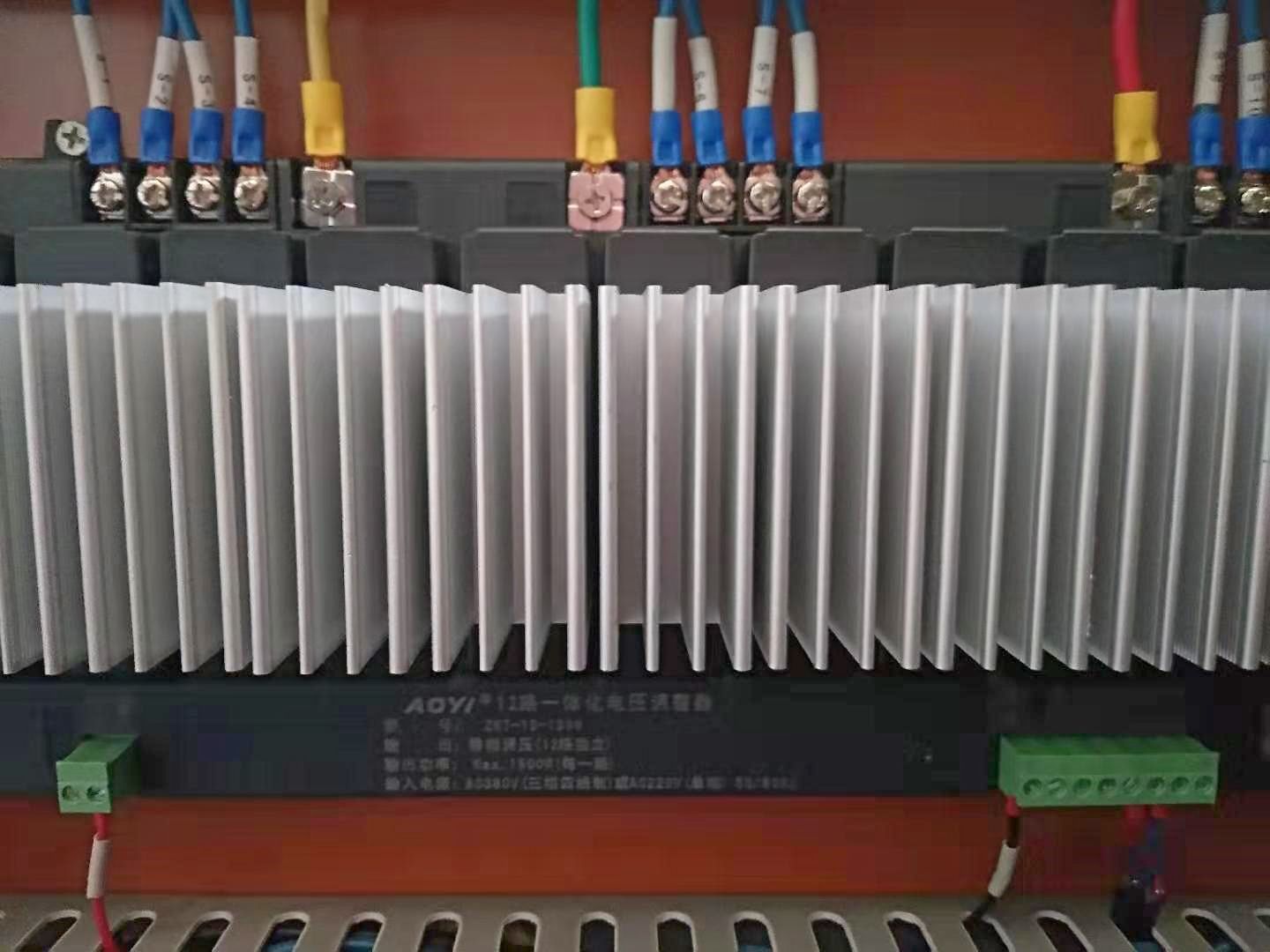

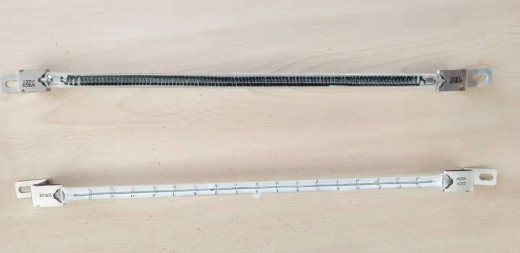

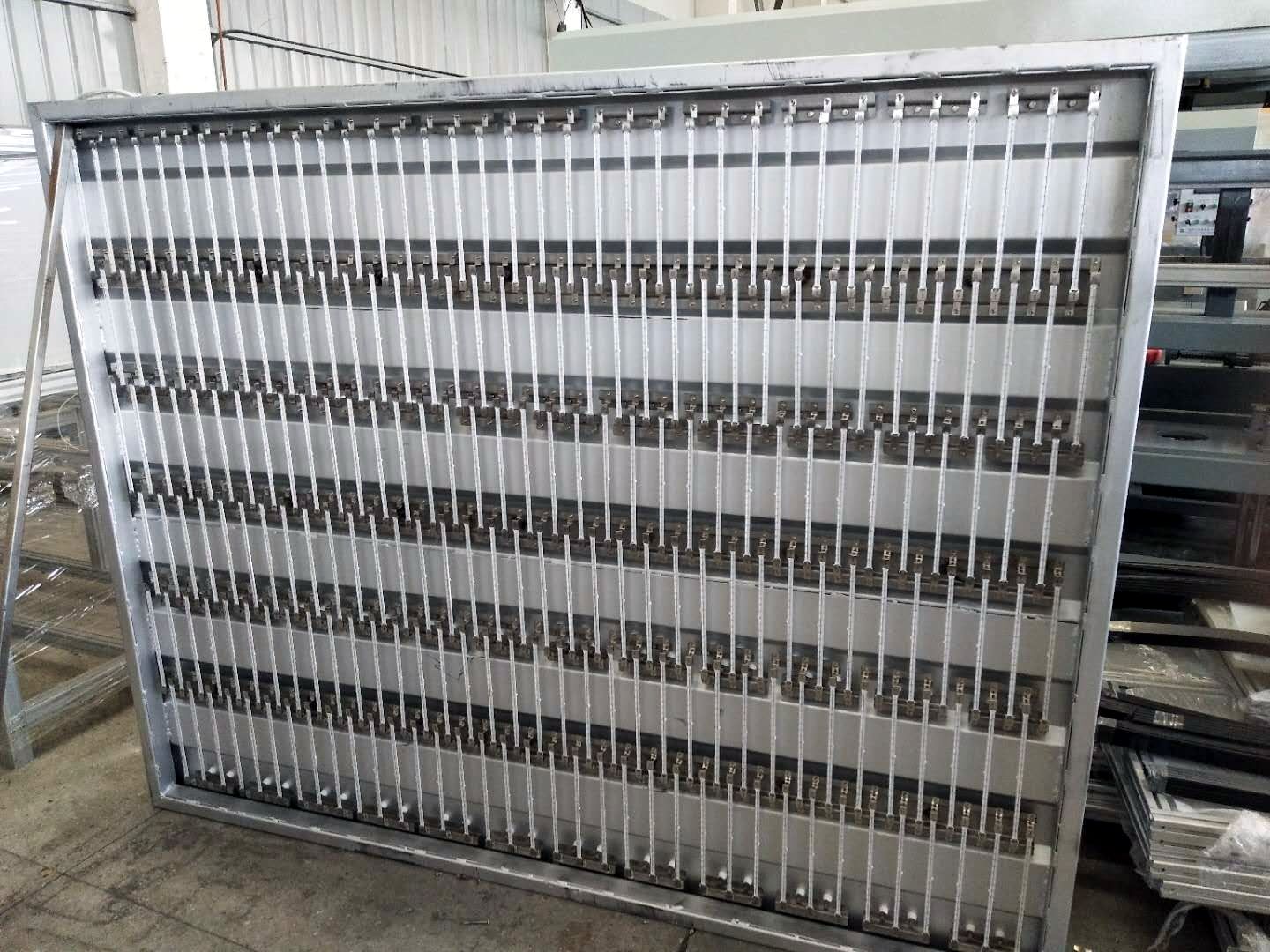

1. Нагревательный блок с регулятором напряжения комплектуется галогеновыми лампами мгновенного нагрева (British Victory). Достижение заданной температуры происходит за 2-3 секунды (с фототермической синхронизацией). Нагревательная печь приводится в движение электроприводом с регулируемой частотой вращения, который работает быстро и стабильно. Печь движется в режиме "медленно - быстро - медленно".
2. Внутренняя часть модуля нагрева изготовлена из оцинкованной стали, которая не деформируется при высоких температурах. Кроме того, отражатель из полированной нержавеющей стали обладает высокой теплоотдачей, что позволяет избежать появления темных пятен.
3. В металлическом корпусе печи предусмотрена изоляция материал, обеспечивающая тепловой баланс.

Система охлаждения

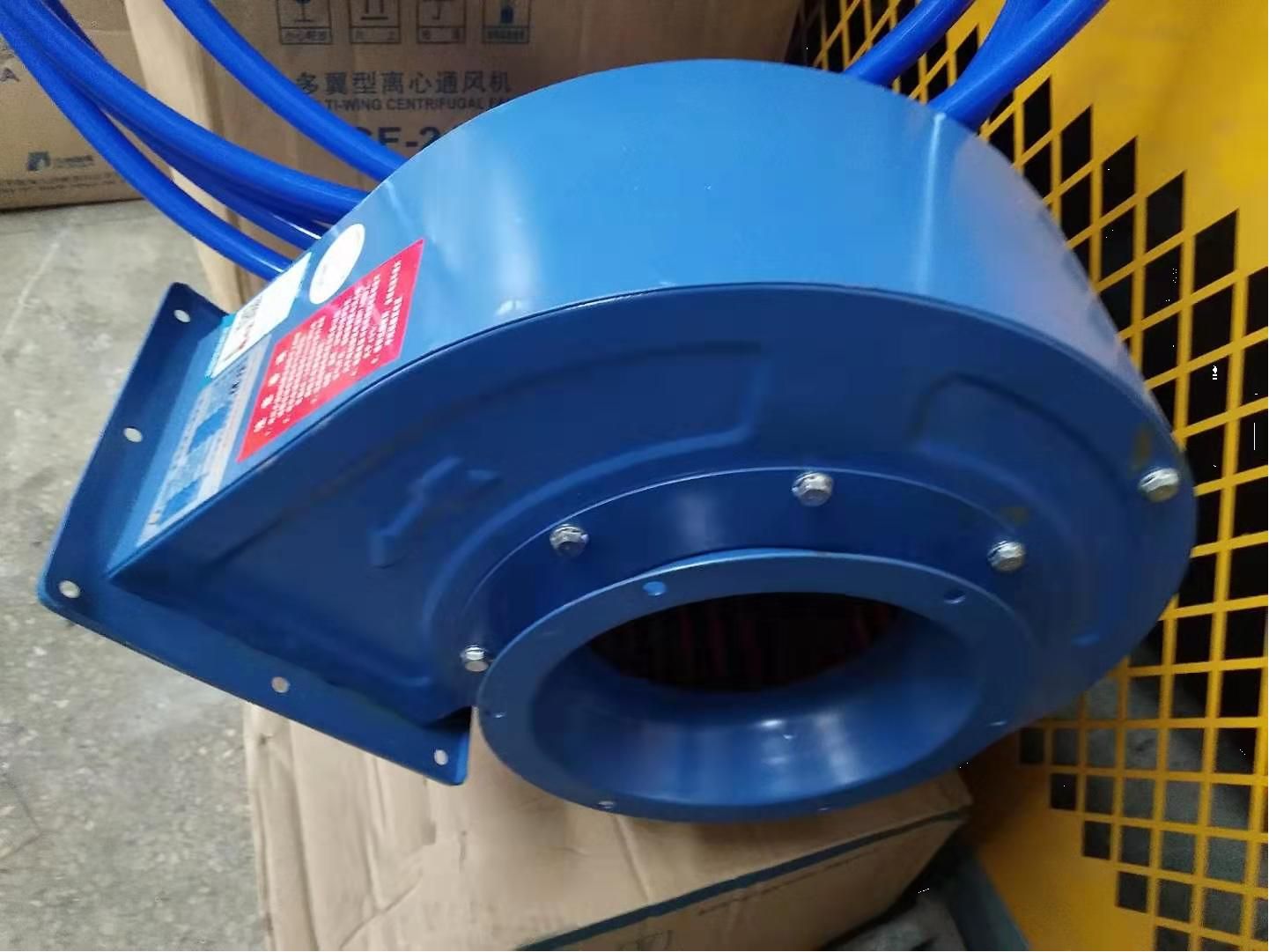

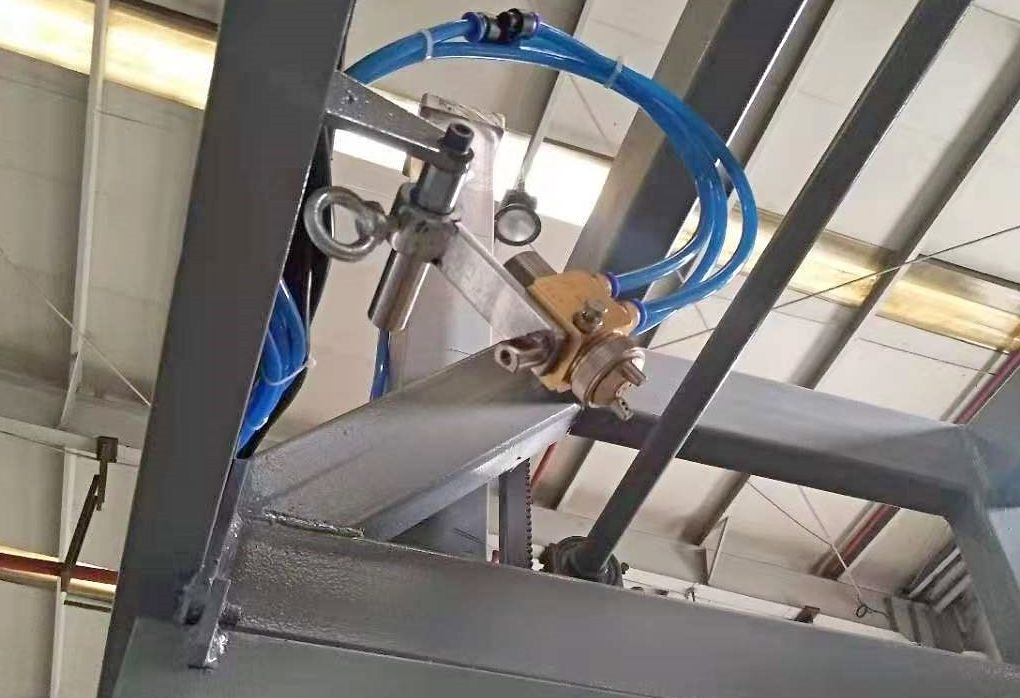

1. Формовочная машина оснащена мощным вентилятором охлаждения и устройством для распыления холодной воды, которое можно регулировать по высоте и изменять режим охлаждения в зависимости от формы детали. Воздушный поток от вентилятора и режим работы (ручно или автоматический) можно устанавливать на панели управления.
2. Охлаждающий вентилятор также установлен в корпусе для обеспечения быстрого удаления воздуха из внутреннего пространства машины.

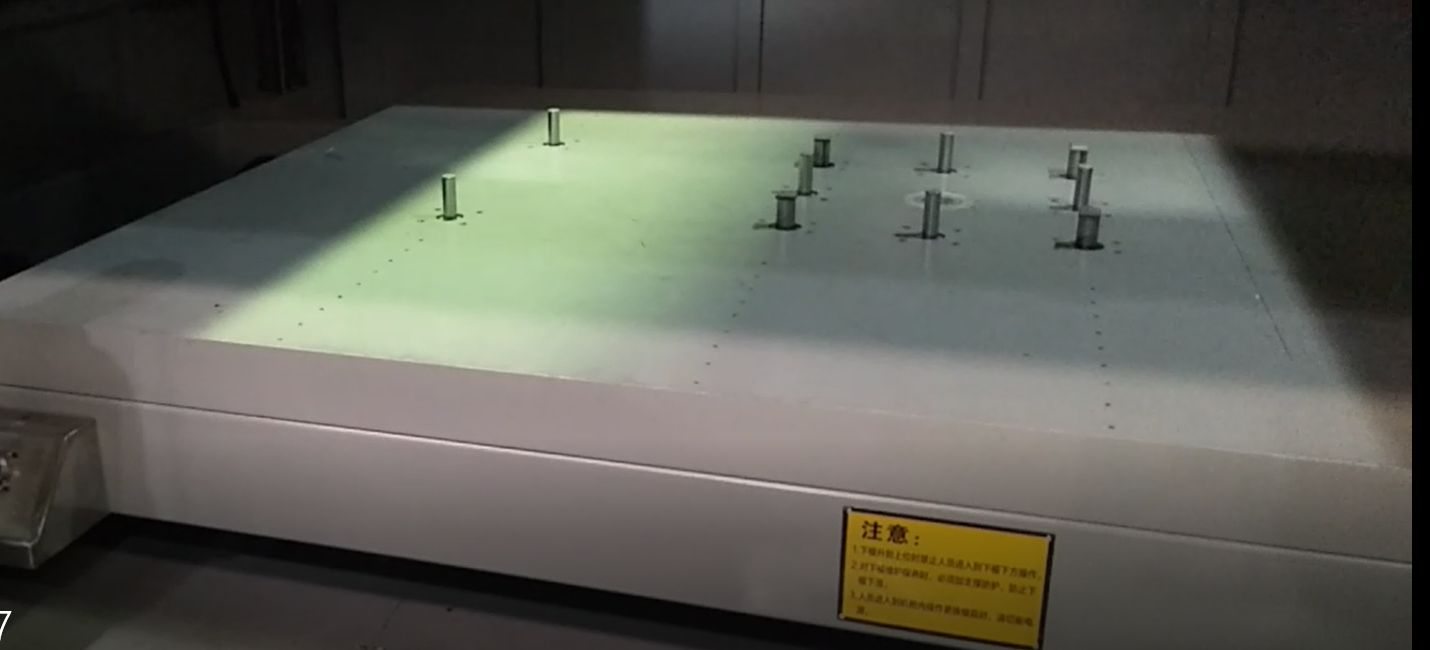

3. В рабочий стол оператора встроена медная труба для водяного охлаждения, что обеспечивает безопасность и предотвращает ожоги.

Вакуумная система

Оснащение включает в себя:

• вакуумную камеру,

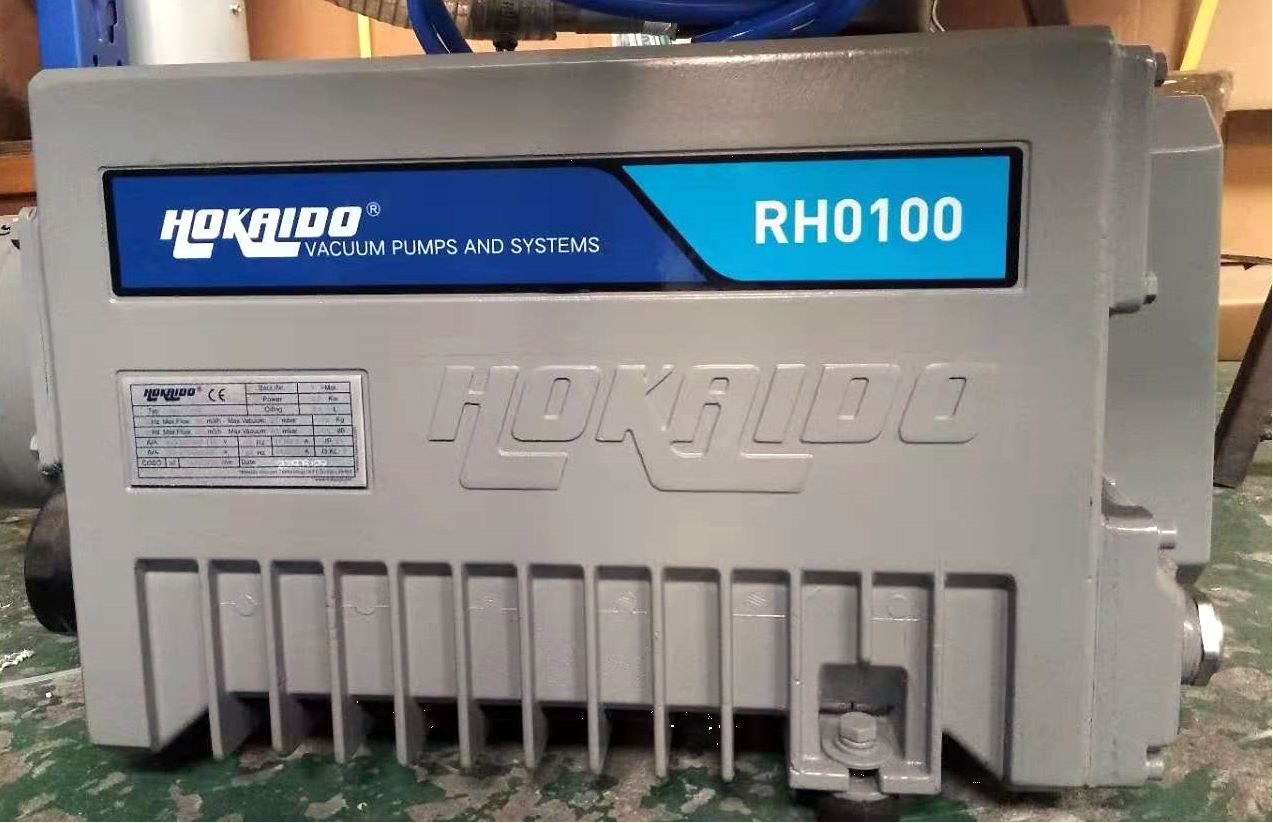

• вакуумный насос,
• вакуумный накопительный бак,
• вакуумный клапан,
• клапан регулирования вакуума,
• устройство для продувки снизу,
• вторичный вакуум и задержку разрежения.

Система управления ВФМ

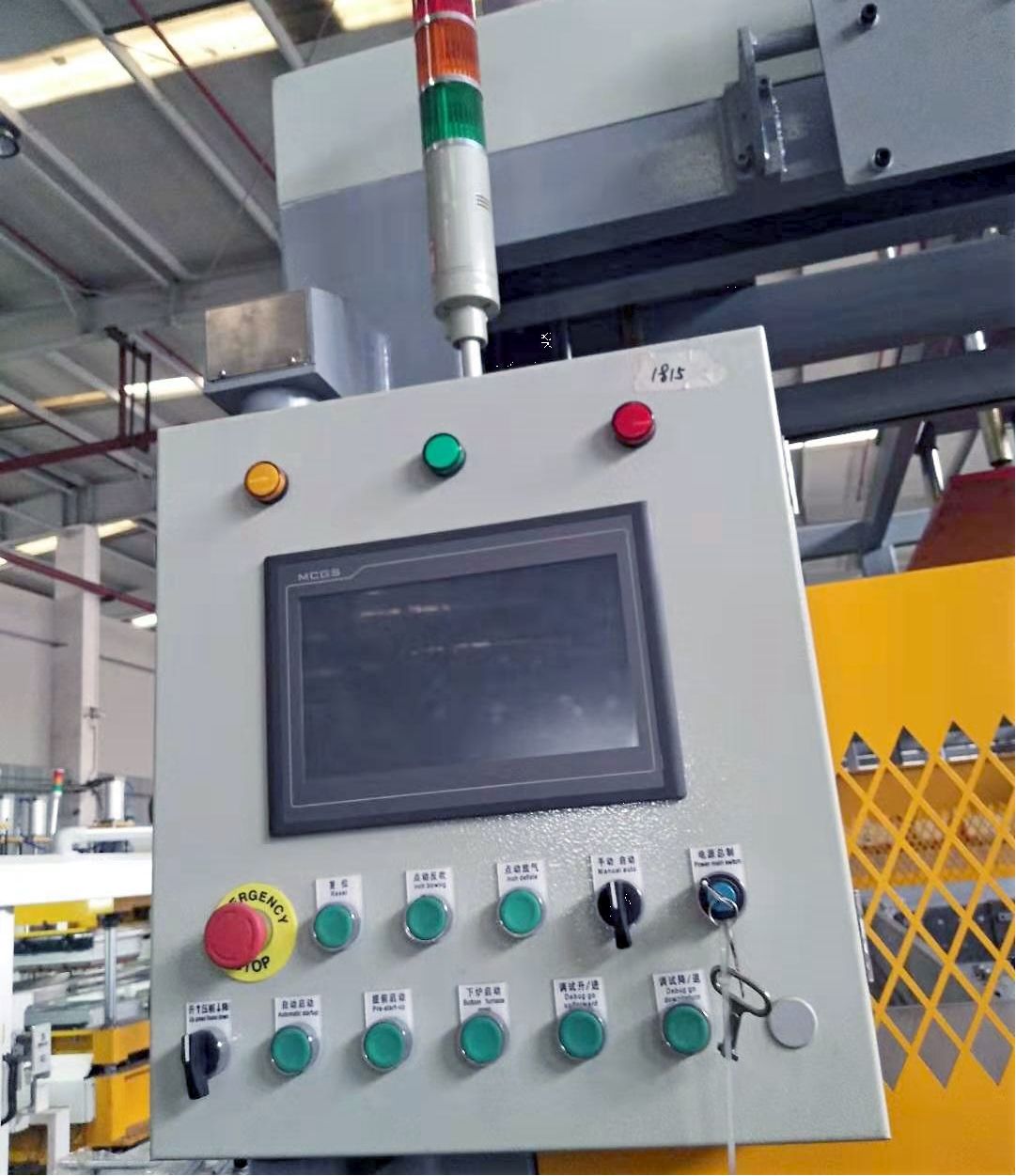

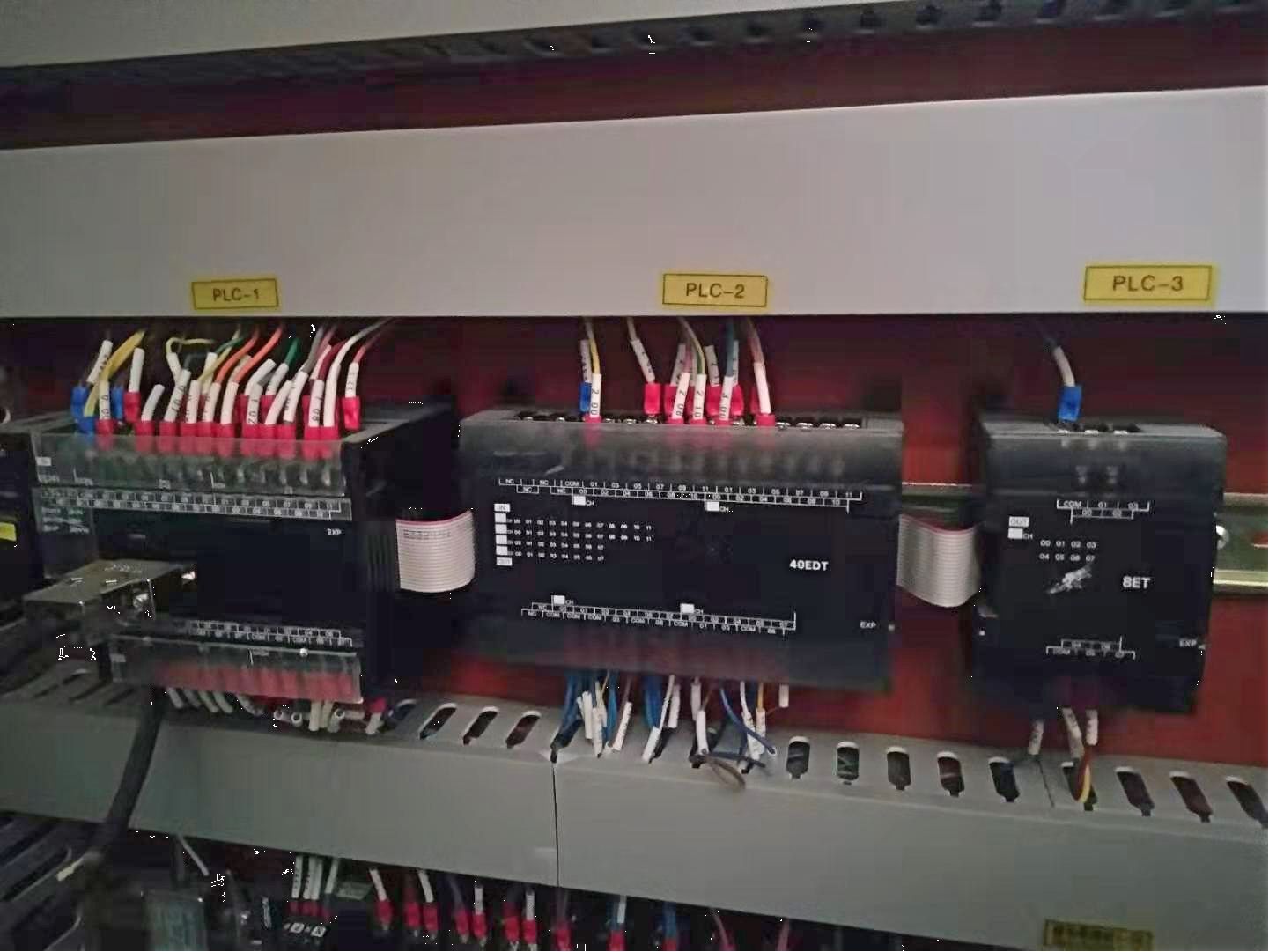

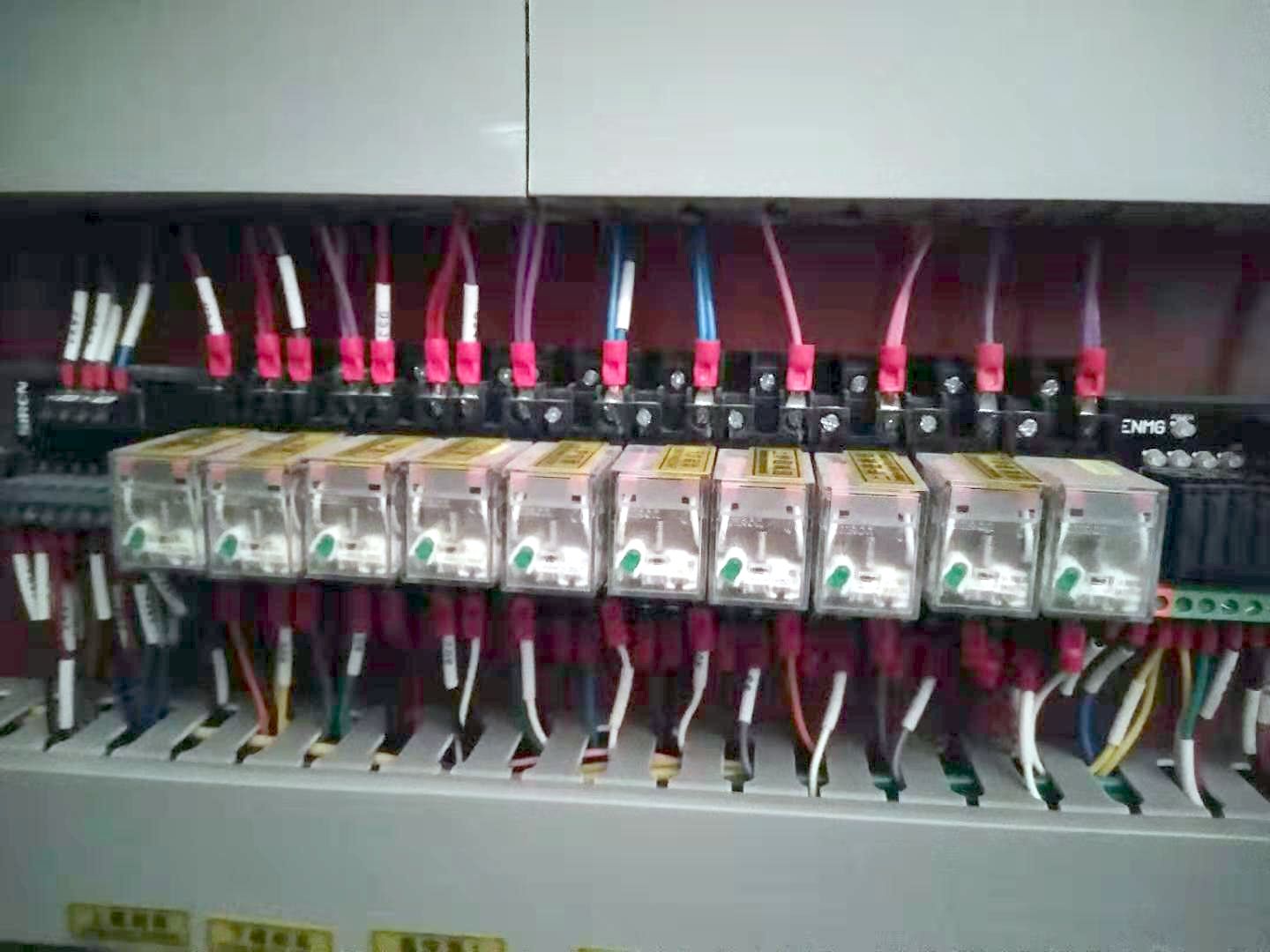

1. Система управления термоформовочной машиной действует на базе OMRON PLC, оснащенной сенсорным экраном высокой четкости и удобным интерфейсом, через который задаются все параметры и ведется контроль, диагностика, резервное копирование файлов, отображается
2. Присутствует аварийная сигнализация, а также информация о неисправностях в режиме реального времени и меры по их устранению.

Основные требования для установки и подключения:

• Вакуумный насос (входит в комплект).

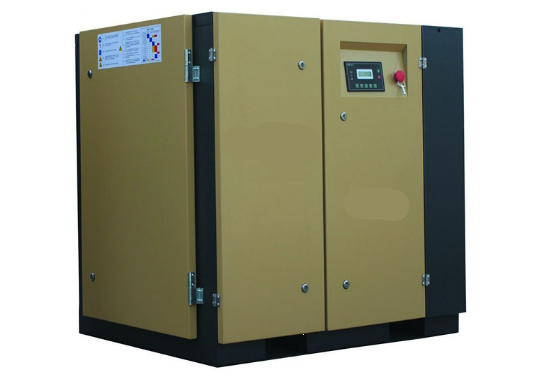

• Резервуар для хранения воздуха (опционально).
• Источник питания: 380 В, 50 Гц, 3 фазы.

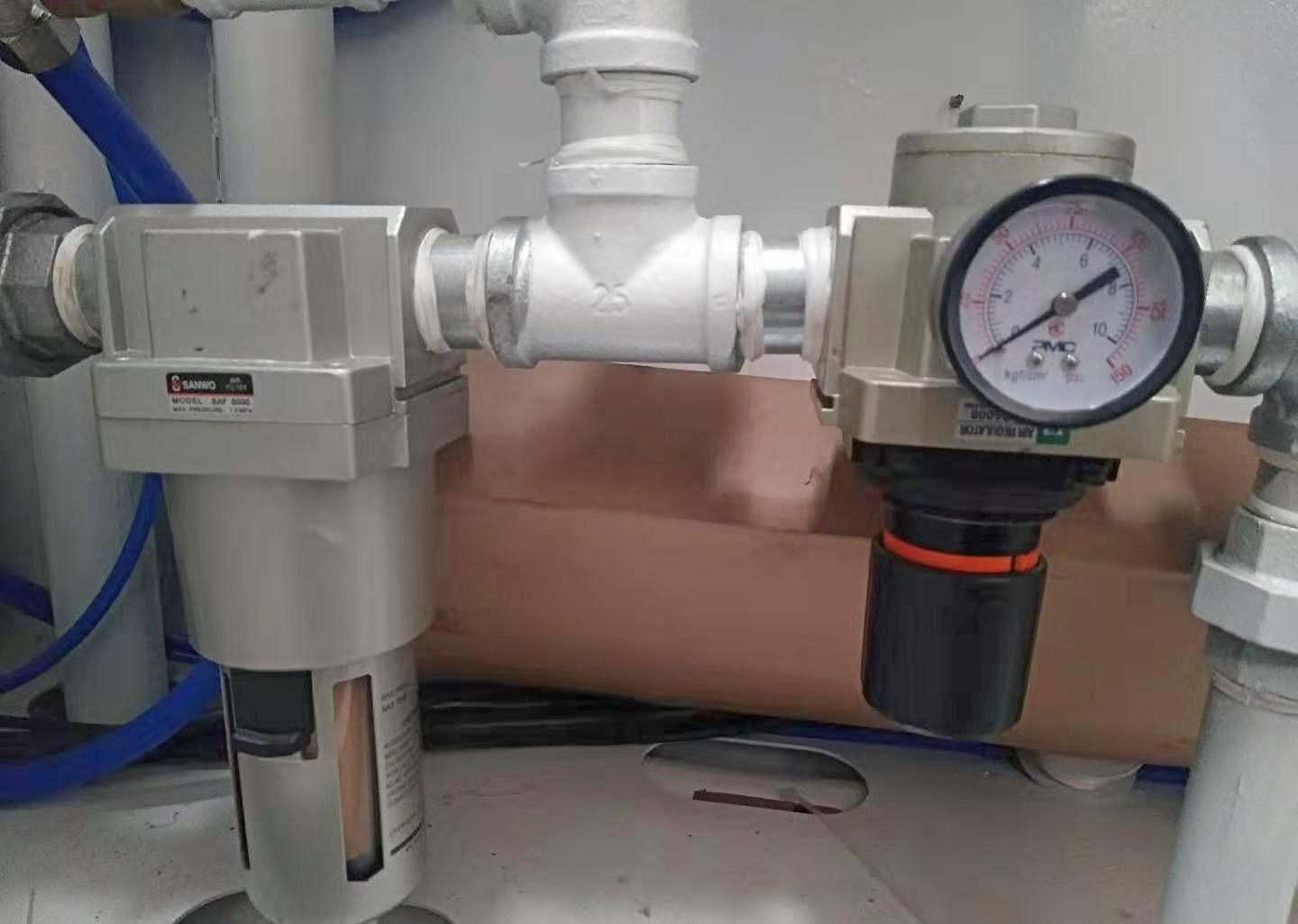

• Для подачи воздуха: подключение 1 ”DN 25 или 1 1/2" DN40, давление 0,6-0,8 МПА.
• Вход для воды диаметром 20 мм, давление не ниже 0,2 Мпа. Выход для воды диаметром 25 мм.
• Температура в рабочем помещении: от -5 до +30℃
• Высота потолка: от 5,5 м
• Нагрузка на грунт: более 1 т/м².

Дополнительное оборудование (опции):

1. Функция тепловизионного отображения, позволяющая отслеживать состояние нагрева в режиме реального времени.
2. Автоматическое устройство для перемещения платформы с матрицей.
3. Направляющая для перемещения вакуумного насоса.
4. Рама машины из нержавеющей стали (316 или 304) для лучшей защиты от коррозии.
5. Серводвигатель, приводящий в движение нижнюю платформу и верхнюю заглушку.
6. Нагревательный шкаф из нержавеющей стали.
7. Датчики для контроля температуры листа.
8. Резервуар для хранения воздуха
9. Регулятор температуры для предварительного нагрева формы.
10. Охладитель воды для охлаждения формы во время производства.

При постройке вакуумно-формовочных машин Zhanshi используются качественные, но экономичные комплектующие и оборудование японских, немецких и итальянских компаний, что повышает долговечность и функциональность. В то же время, это оборудование отвечает требованиям к энергосбережению, экономии материалов и защите окружающей среды, чтобы удовлетворить потребности предприятий по производству формованных изделий.

---

Купить машину для вакуумной формовки от Zhanshi Machinery можно в нашей компании с доставкой по России.
Сделайте заказ на термоформовочную машину по телефону 8 (800) 302-13-41 либо отправьте заявку в любой контактной форме сайта. Наши сотрудники свяжутся с вами, и помогут выбрать оптимальную конфигурацию оборудования для конкретных задач.
